HPG Vertanding
HPG vertanding staat voor “High Power Gears”
Spiraalvertande conische tandwielen worden vaak gehard. Tijdens dit hardingsproces ontstaat hardingsvervorming dat ten koste gaat van de nauwkeurigheid en dus ook ten koste van de kwaliteit.
Draagbeelden van de tandflanken zijn na het hardingsproces vaak verstoord. Deze verstoring kan deels worden gecorrigeerd door middel van leppen. Tandwielen leppen is als het ware het op elkaar in laten lopen van tandwielen waardoor er sets ontstaan.

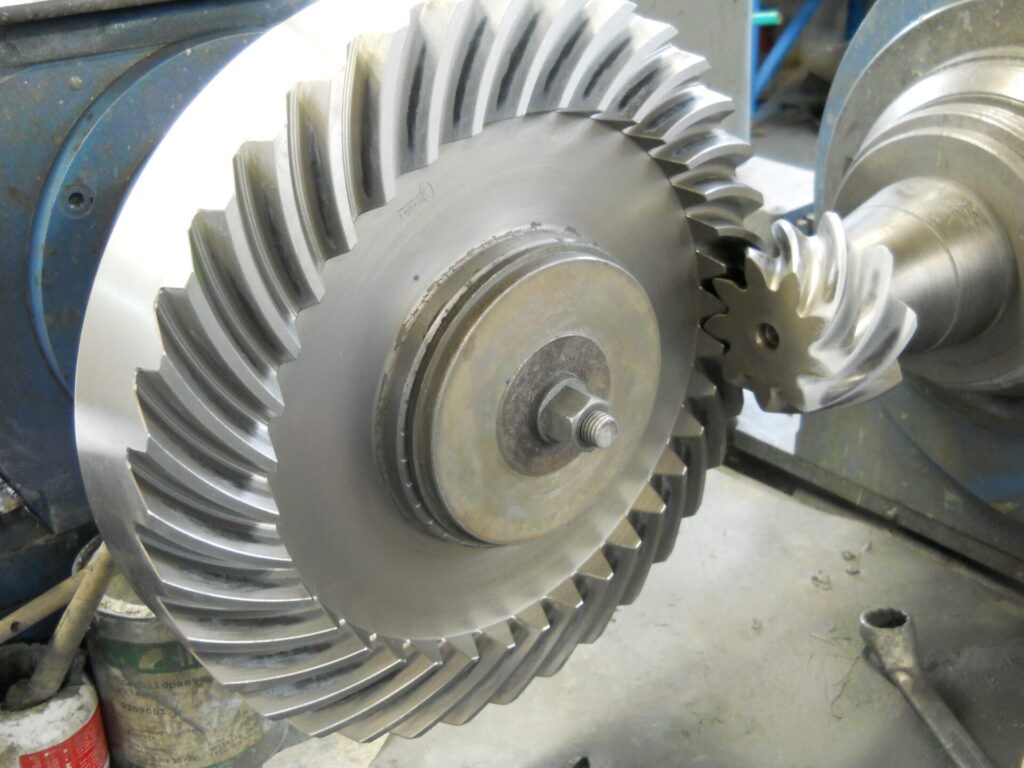

Het inlopen en corrigeren van de tandwielsets gebeurt op een speciale machine door middel van lep-olie en corund toevoeging.
Deze techniek beheersen wij in onze werkplaats, maar geeft slechts gedeeltelijke kwaliteitsverbetering.
Voor een grote kwaliteitssprong ten opzichte van leppen zijn er technieken waarmee de geharde tandwielen (59-62HRC) kunnen worden nabewerkt door middel van hardmetaal nafrezen(HPG frezen).
De tandflanken worden dan nagefreesd zodat de hardingsvervorming verdwijnt.
Sinds 2017 beschikken wij over een Klingelnberg HPG machine waarmee de geharde tandwielen nabewerkt kunnen worden.
Er wordt dan gewerkt met PCBN snijgereedschap welke wij ook zelf kunnen scherp slijpen.
Het HPG nabewerken van conische tandwielen heeft als resultaat dat kwalitatief een enorme stap word gemaakt;

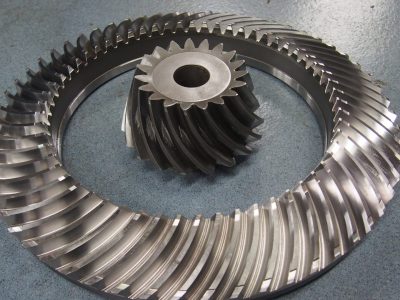

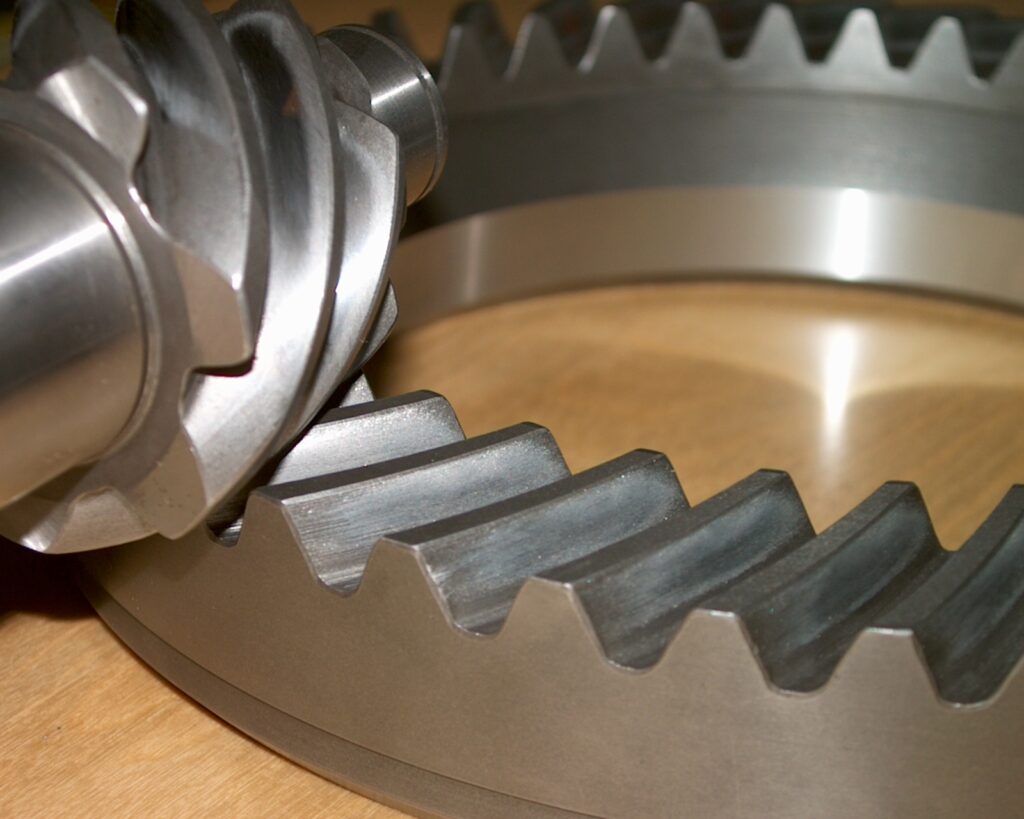

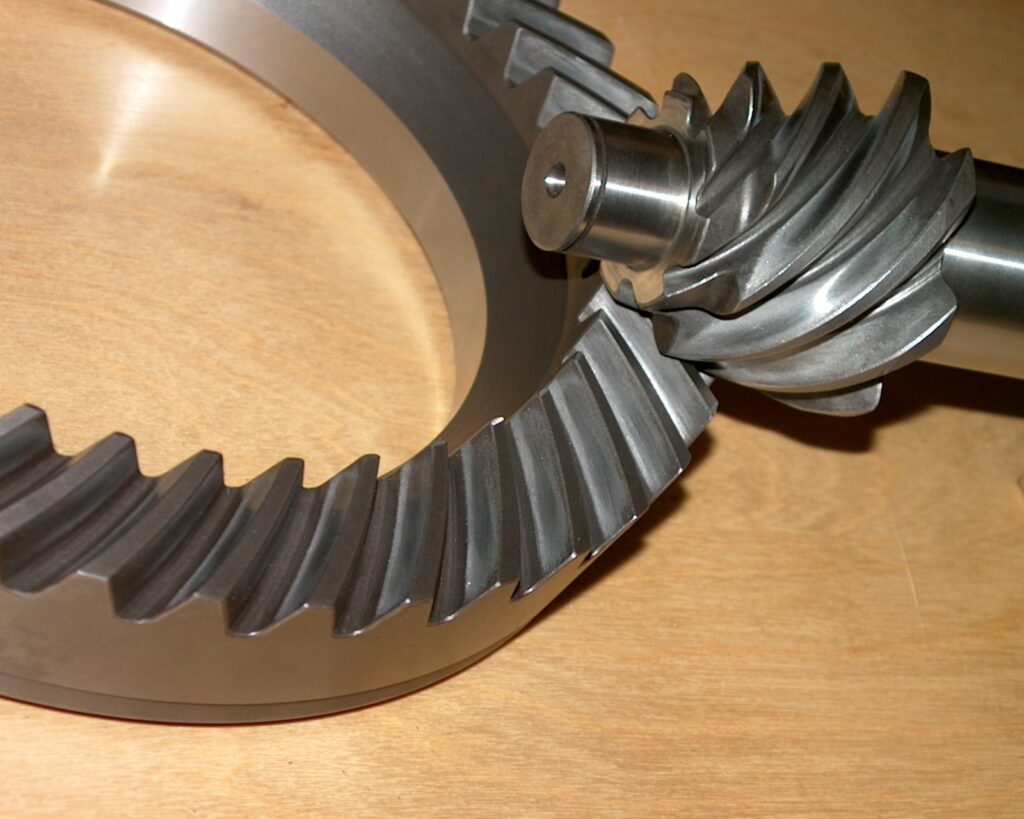

- De tandflanken van de bewerkte tandwielen wielen zijn spiegelglad.
- De maatvoering en draagbeelden zijn na HPG bewerking uitstekend.
Ook tandwielsets met Asverzet (Hypoïde) kunnen in HPG worden aangeboden
Machine capaciteit:
- Maximale nominale wieldiameter : rond 630 mm
- Normaalmoduul bereik: 2,4-12mm
- Te frezen tandentallen: 5-120
- Maximale tandbreedte: 100mm
- Maximale asverzet: 100mm
- Meskop radii: r55, r100, r135, r170
